Svařovací kukly a zatemnění DIN

V tomto článku si popíšeme základní rozdíly mezi pasivními a samostmívacími svařovacími kuklami. Dozvíte se, proč je důležitá hodnota zatemnění DIN, od čeho se tato hodnota odvíjí a jaká její velikost (číslo) je optimální.



Rozdíly mezi pasivní a aktivní kuklou

Mezi svářeči jsou ještě stále populární jednoduché svářecí kukly s vyměnitelnými skly. Tyto kukly lze nazvat pasivní či jednostupňové. Pasivní proto, že nejsou samostmívací, a jednostupňové proto, že úroveň zatemnění kukly je vždy dána typem skla, kterým je kukla aktuálně osazena.

Tato skla mají různé stupně tmavosti DIN - nejčastěji 9, 10, 11. Jednoduché pasivní kukly se používají tak, že pokud svářeč nesvařuje, má kuklu odklopenou. Před zahájením svařování pak kuklu sklopí a začne svařovat.

Mnoho pasivních kukel je dnes vybavováno odklápěcím rámečkem, ve kterém je tmavé sklo upevněno. Tím odpadá nutnost odklápět celou kuklu - stále se ale jedná o pasivní kuklu se všemi neduhy, které k ní patří.


Pasivní kukla ESAB F20 s odklápěcím rámečkem

Pasivní kukla ESAB F20 s odklápěcím rámečkem



U moderních samostmívacích (nebo také aktivních) kukel je situace jiná. Samostmívací kukly mají místo obyčejného skla elektronicky ovládanou kazetu (průzor) s tekutými krystaly (LCD). Průzor je v klidovém stavu průhledný. Po zapálení oblouku dají optická čidla na kazetě povel ovládací elektronice a ta průzor ztmaví. Po ukončení svařování se průzor vrátí do klidového stavu a je opět průhledný.

Úroveň zatemnění DIN si lze jednoduše navolit pomocí ovládacích prvků, které mohou být umístěny vně, nebo uvnitř kukly na kazetě. U samostmívacích kukel je úroveň zatemnění nastavitelná v různých rozsazích - nejčastěji 9-13, u dražších kukel 5-13 apod. Používání samostmívacích kukel je v porovnání s kuklami pasivními jednodušší a komfortnější.

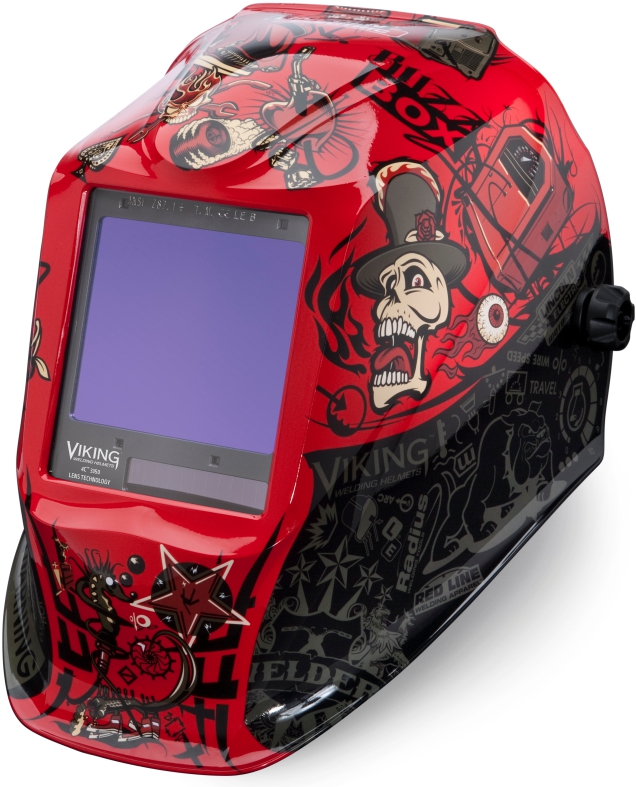

Samostmívací kukla Lincoln Electric Viking 3350 4C

Samostmívací kukla Lincoln Electric Viking 3350 4C



Práce se samostmívací kuklou je navíc i efektivnější a přináší úspory:

  • Časová úspora - není třeba kuklu stále odklápět a sklápět.
  • Kvalitativní úspora - díky průhlednému průzoru v klidovém stavu lze lépe umístit elektrodu a eliminovat tím špatný začátek svaru.
  • Finanční úspora - méně špatných svarů znamená méně broušení a tím i méně spotřebovaného brusiva.
  • Zdravotní přínos - většina samostmívacích kukel je vybavena přepínačem pro svařování/broušení. Kuklu je tedy možné použít i při broušení - kazeta při broušení neztmavne, ale přitom poskytuje účinnou ochrana očí a celého obličeje před jiskrami a částicemi kovu.



Úroveň zatemnění DIN

Již jsme se zmínili o úrovních zatemnění. Doporučené hodnoty zatemnění jsou dány normou EN 379, která specifikuje úroveň zatemnění v závislosti na svařovací metodě a velikosti svařovacího proudu. Aby byla vždy zaručena perfektní ochrana zraku svářeče, měla by se u pasivních kukel skla měnit nejen tehdy, pokud dojde k jejich poškrábání či rozbití, ale i v závislosti na režimu svařování. U samostmívacích kukel není třeba nic měnit - pouze stačí odpovídající úroveň nastavit na samostmívací kazetě.



Doporučené hodnoty zatemnění DIN dle svařovací metody



Metoda MMA

Proud [A] do 15 15 - 30 30 - 60 60 - 175 175 - 300 300 - 500 nad 500
Hodnota DIN 8 9 10 11 12 13 14



Metoda MIG (ocel)

Proud [A] do 60 60 - 100 100 - 175 170 - 300 300 - 500 nad 500
Hodnota DIN 9 10 11 12 13 14



Metoda MIG (hliník)

Proud [A] 60 - 100 100 - 175 175 - 250 250- 350 350 - 500 nad 500
Hodnota DIN 10 11 12 13 14 15



Metoda MAG (CO2)

Proud [A] 40 - 80 80 - 125 125 - 175 175 - 300 300 - 450 nad 450
Hodnota DIN 10 11 12 13 14 15



Metoda TIG

Proud [A] do 10 10 - 20 20 - 40 40 - 100 100 - 175 175 - 250 250 - 400
Hodnota DIN 8 9 10 11 12 13 14



Drážkování uhlíkovou elektrodou

Proud [A] 125 - 175 175 - 225 225 - 275 275 - 350 350 - 450 nad 450
Hodnota DIN 10 11 12 13 14 15



Řezání plazmou

Proud [A] do 40 40 - 150 150 - 225 225 - 300
Hodnota DIN 10 11 12 13
×
