Kabelové a vestavné rychlospojky
Systém zásuvek a zástrček ABIPLUG od společnosti ABICOR BINZEL je určený pro bezpečný a efektivní přenos proudu mezi zdrojem svařovacího proudu a svařovacím kabelem, lze ho ale použít i pro prodloužení svařovacích kabelů. Přenos proudu probíhá vždy mezi zástrčkou s aretačním výstupkem a tomu odpovídající zásuvkou. Konstrukční řešení zajišťuje nezaměnitelnost mezi jednotlivými výkonovými řadami, způsob připojení garantuje dokonalý styk a tím i kvalitní kontakt pro přenos proudu.
Systém zásuvek a zástrček ABIPLUG nabízíme buď v provedení kabelovém - kabelová zástrčka (CM), kabelová zásuvka (CF) - nebo v provedení vestavném - panelová zástrčka (IM), panelová zásuvka (IF). Rychlospojky jsou k dispozici v připojovacích rozměrech 10-25 (pro kabely do 25 mm2), 35-50 (pro kabely do 50 mm2), 50-70 (pro kabely do 70 mm2) a 70-95 (pro kabely do 95 mm2).
Řazení produktů
Výpis produktů

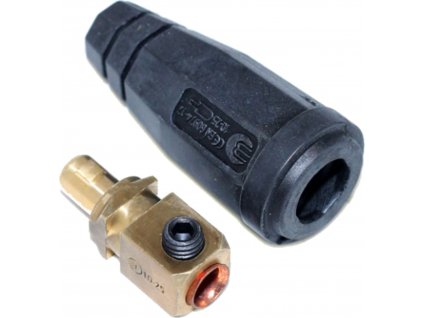

Kabelová rychlospojka (samec). Připojení 10-25. Pro kabely 10 - 25 mm2. Max. proud 200 A. Průměr kolíku 9 mm.
Kabelová rychlospojka (samec). Připojení 35-50. Pro kabely 25 - 50 mm2. Max. proud 300 A. Průměr kolíku 13 mm.
Kabelová rychlospojka (samec). Připojení 50-70. Pro kabely 50 - 70 mm2. Max. proud 400 A. Průměr kolíku 13 mm.
Kabelová rychlospojka (samec). Připojení 70-95. Pro kabely 70 - 95 mm2. Max. proud 500 A. Průměr kolíku 13 mm.
Kabelová rychlospojka (samice). Připojení 10-25. Pro kabely 10 - 25 mm2. Max. proud 200 A. Průměr otvoru 9 mm.
Kabelová rychlospojka (samice). Připojení 35-50. Pro kabely 25 - 50 mm2. Max. proud 300 A. Průměr otvoru 13 mm.
Kabelová rychlospojka (samice). Připojení 50-70. Pro kabely 50 - 70 mm2. Max. proud 400 A. Průměr otvoru 13 mm.
Kabelová rychlospojka (samice). Připojení 70-95. Pro kabely 70 - 95 mm2. Max. proud 500 A. Průměr otvoru 13 mm.
Vestavná zástrčka (samec). Připojení 10-25. Pro kabely 10 - 25 mm2. Max. proud 200 A. Průměr kolíku 9 mm.
Vestavná zástrčka (samec). Připojení 35-50. Pro kabely 25 - 50 mm2. Max. proud 300 A. Průměr kolíku 13 mm.
Vestavná zástrčka (samec). Připojení 50-70. Pro kabely 50 - 70 mm2. Max. proud 400 A. Průměr kolíku 13 mm.
Vestavná zástrčka (samec). Připojení 70-95. Pro kabely 70 - 95 mm2. Max. proud 500 A. Průměr kolíku 13 mm.
Vestavná zásuvka (samice). Připojení 10-25. Pro kabely 10 - 25 mm2. Max. proud 200 A. Průměr otvoru 9 mm.
Vestavná zásuvka (samice). Připojení 35-50. Pro kabely 25 - 50 mm2. Max. proud 300 A. Průměr otvoru 13 mm.
Vestavná zásuvka (samice). Připojení 50-70. Pro kabely 50 - 70 mm2. Max. proud 400 A. Průměr otvoru 13 mm.
Vestavná zásuvka (samice). Připojení 70-95. Pro kabely 70 - 95 mm2. Max. proud 500 A. Průměr otvoru 13 mm.
Kabelový adaptér (redukce) pro připojení kabelové zástrčky 35-50 (OKC 50) do kabelové nebo vestavné zásuvky 10-25 (OKC 25).
