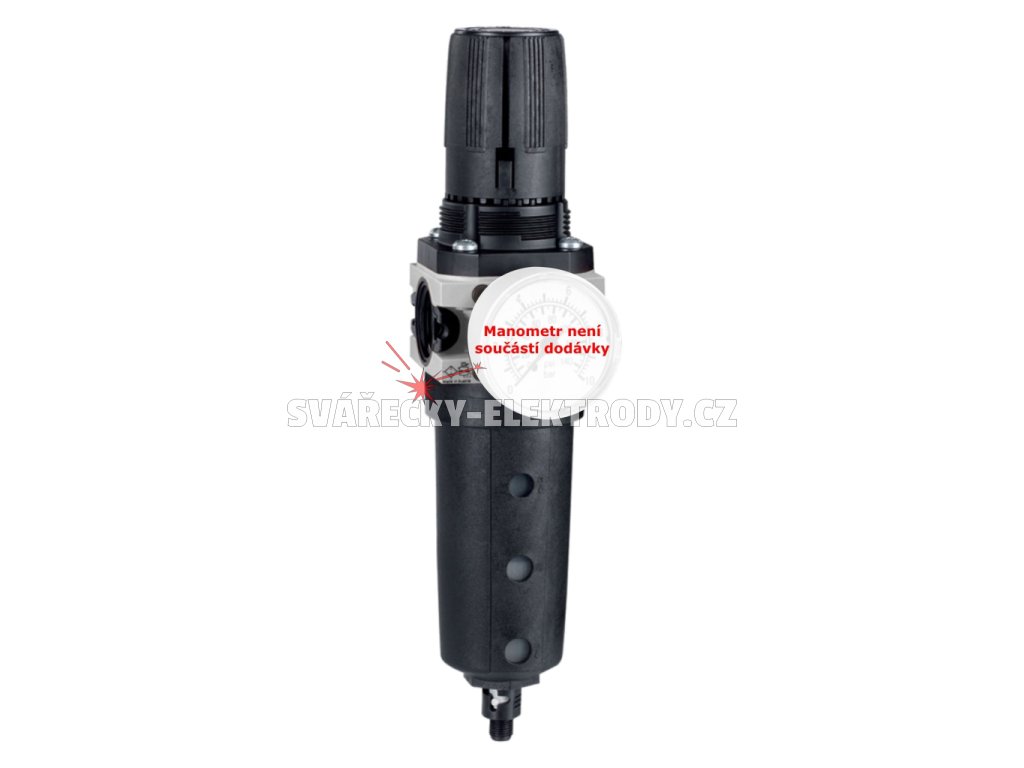

Filtr + regulátor PARKER P3XEA - G 1/2" - automatický odvod kondenzátu

Kód: P3XEA14EGABNNN
2 980 Kč / ks 2 462,81 Kč bez DPH
Skladem
Můžeme doručit do:
3.4.2024
Možnosti doručení

Filtr stlačeného vzduchu + regulátor tlaku. Filtrační vložka 5 µm. Automatický odvod kondenzátu. Průtok 6660 l/min. Maximální tlak 16 bar. Připojení G 1/2".

Detailní informace

Detailní popis produktu

Průmyslový filtr s filtrační vložkou a odvaděčem kondenzátu kombinovaný s membránovým regulátorem tlaku. Je určen k efektivní filtraci stlačeného vzduchu od pevných nečistot o velikosti nad 5 µm a přesnému nastavení výstupního tlaku stlačeného vzduchu. Připojení G 1/2". Maximální průtok 6660 l/min při pracovním tlaku 6,3 bar. Automatický odvod kondenzátu.



Popis

PARKER P3XEA14EGABNNN je úpravná jednotka kombinující filtr vzduchu a regulátor výstupního tlaku stlačeného vzduchu. Filtr - odlučovač s odstředivým systémem filtrace a filtrační vložkou je určen k odstraňování pevných částic, vody, aerosolů, uhlovodíků, pachů a par ze systémů stlačeného vzduchu. Požadované kvality stlačeného vzduchu v souladu s normou ISO 85731-1 je dosaženo pomocí filtrační vložky 5 µm.

Regulátor tlaku je membránový, se sekundárním odfukem (řízeným tlakem pružiny) s kompenzací primárního tlaku a průtočného množství. Nastavovací hlavice regulátoru je vybavena aretací. Regulátor je určen k přesnému nastavení výstupního tlaku stlačeného vzduchu s ohledem na požadované hodnoty připojených zařízení.

Tělo jednotky je vyrobeno z High-Tech polymeru, ventil regulátoru je vyroben z mosazi. Připojení vstup/výstup je řešeno vnitřními trubkovými závity G 1/2". Manometr (není součástí dodávky) lze připojit oboustranně vnitřním trubkovým závitem G 1/4". Jednotka je dodávána kompletní, smontovaná, včetně odpovídající filtrační vložky. Odvod kondenzátu zajišťuje plovákový odvaděč, který je instalován na dně nádobky - při naplnění nádobky kondenzátem pak dochází k automatickému vypuštění kondenzátu a to bez nutnosti tzv. odlehčení systému (poklesu tlaku pod 0,8 bar). Jednotka je určena pro vertikální instalaci.

Upevňovací prvky a manometr nejsou součástí dodávky.



Referenční podmínky provozu

  • Tlak na vstupu: 10 bar
  • Tlak na výstupu: 6,3 bar
  • Tlaková ztráta: 1 bar

Při uvedených referenčních podmínkách je průtok vzduchu 6660 l/min. Pro průtok při jiném než referenčním provozním tlaku (6,3 bar) je nutné kalkulovat s průtokovými charakteristikami.

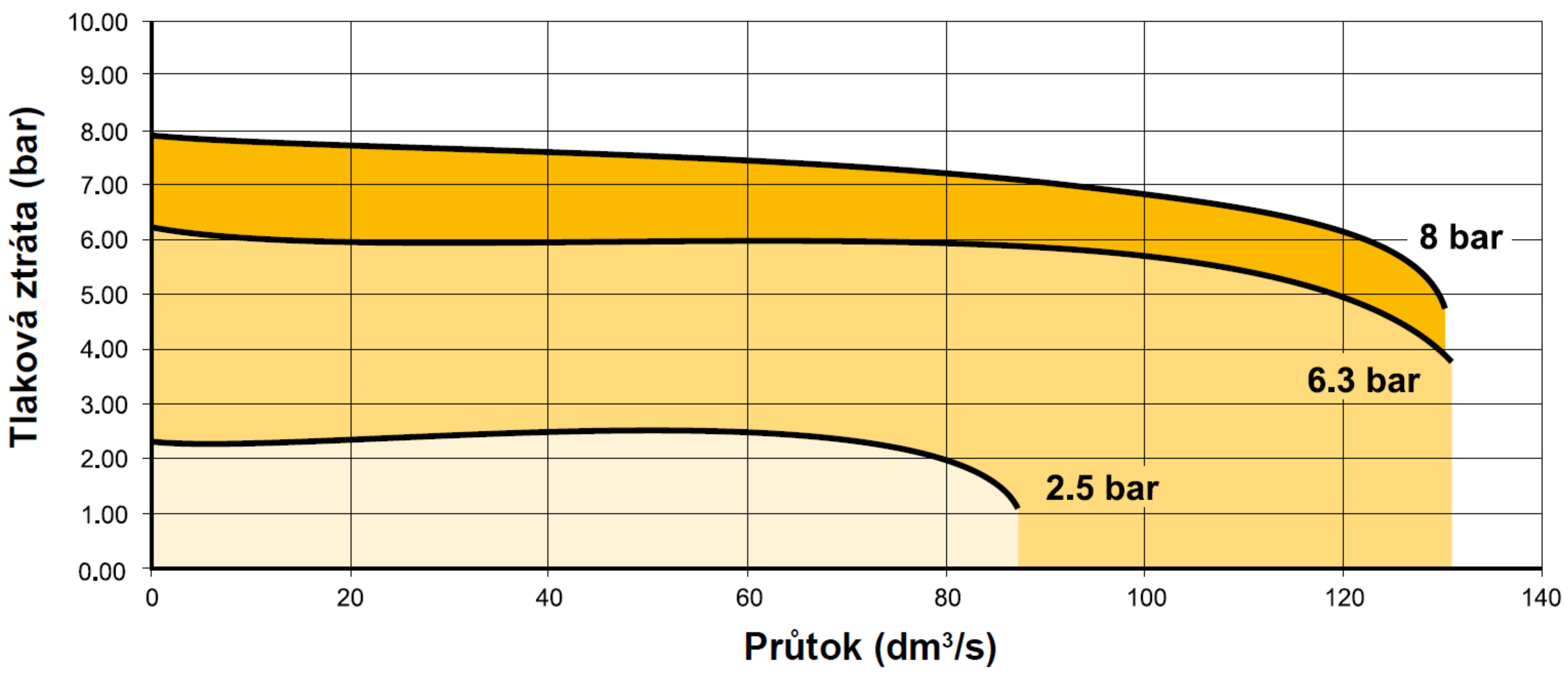

Průtokové charakteristiky filtru s regulátorem tlaku P3XEA - připojení G 1/2" - vložka 5 µm



Společné vlastnosti

  • Připojení vstup/výstup: G 1/2" s vnitřním závitem
  • Maximální průtok vzduchu: 6660 l/min
  • Maximální vstupní tlak: 16 bar
  • Provozní teplota: -10 °C až +60 °C (podmínkou dostatečně suchý vzduch, aby se pod 2 °C netvořil led)



Vlastnosti filtru

  • Odvod kondenzátu: automatický
  • Velikost zachycených pevných částic: > 5 µm
  • Odloučení kondenzátu: 95%
  • Odloučení prachových částic: 99%
  • Objem nádobky na kondenzát: 60 cm3



Vlastnosti regulátoru

  • Ventil regulátoru z mosazi
  • Vyrovnávací ventil tlaku pro optimální řízení toku
  • Nastavovací hlavice s aretací proti pootočení
  • Velká regulační přesnost
  • Připojení manometru: G 1/4" s vnitřním závitem

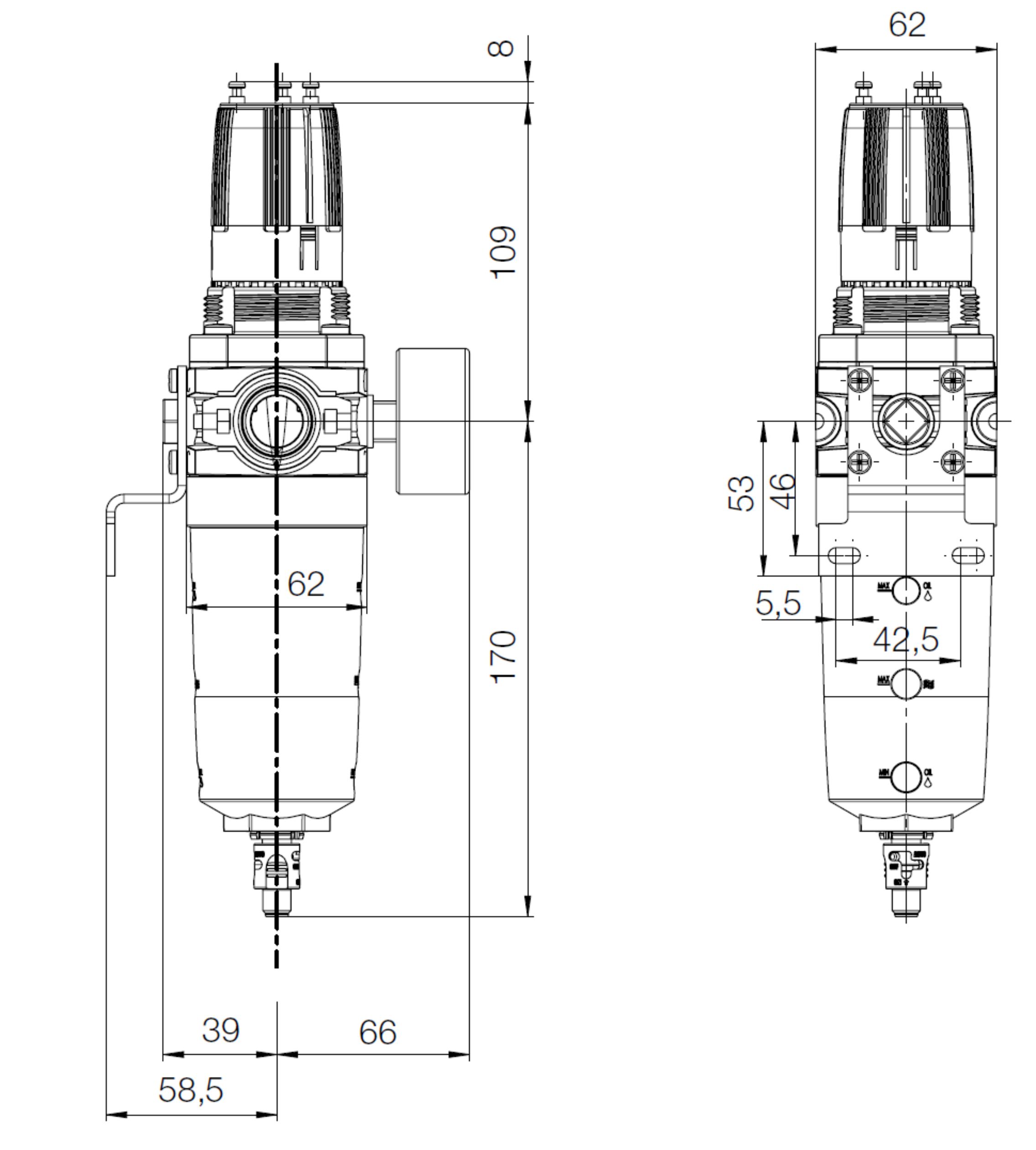

Rozměry

  • Výška: 280 mm
  • Šířka: 62 mm
  • Hloubka: 62 mm
  • Hmotnost: 500 g



Doplňkové parametry

Kategorie: Filtry vzduchu a regulátory tlaku
Záruka: 2 roky
Typ zařízení: Filtr vzduchu + regulátor tlaku
? Typ filtrační vložky: Předfiltr
? Odvod kondenzátu: Automatický
? Průtok vzduchu: 6660 l/min
? Referenční provozní tlak: 6,3 bar
? Maximální provozní tlak: 16 bar
? Zachycení pevných částic: > 5 µm
? Třída čistoty - pevné částice: 7
? Připojení - vstup: G 1/2" (vnitř.)
? Připojení - výstup: G 1/2" (vnitř.)
Hmotnost: 0,5 kg
