Jasic TIG 200P AC/DC (E201) + hořák UD

Detailní popis produktu

Invertorová svářečka pro metody TIG AC/DC a MMA. 1×230 V. Proud 5-200 A. Zatížení 125 A/60 %. HF START, TIG PULSE, TIG SPOT, 2T/4T, čištění hliníku. Akční set s hořákem UD.

Rozsah dodávky

• Jasic TIG 200P AC/DC
• Hořák SR 26 35-50 UP/DOWN - délka 4 metry
• Sada příslušenství - standard - keramická hubice (vel. 4 + 5 + 6 + 7), domeček kleštiny (3,2 mm), kleština (1,6 + 2,4 + 3,2 mm), kryt elektrody (dlouhý + krátký) + wolframová elektroda šedá WC20 (1,6 mm)
• Zemnící kabel 16 mm - délka 3 metry​

Součástí dodávky není plynová hadice a kabel s držákem elektrody. Pokud již máte plynovou hadici, lze ji ke zdroji připojit pomocí dodávané rychlospojky DN 5 s trnem na hadici 6 mm a hadicové spony. Pokud již máte kabel s držákem elektrody, ale s nesprávnou rychlospojkou, můžete použít dodávanou kabelovou zástrčku 35-50 (průměr kolíku 13 mm).

Plynovou hadici i kabel s držákem elektrody lze dokoupit samostatně viz SOUVISEJÍCÍ PRODUKTY.

Popis

Jasic TIG 200P AC/DC je jednofázová invertorová svářečka určená pro svařování metodami TIG AC/DC a MMA. Výbavou je určena zejména pro svařování hliníku a jeho slitin. Vzhledem k profesionálním funkcím a vynikajícímu poměru kvalita/cena doporučujeme svářečku Jasic TIG 200P AC/DC všem začínajícím a i pokročilým zájemcům o svařování hliníku a jeho slitin metodou TIG.

Svařování TIG AC/DC

Metoda TIG AC/DC (svařování netavící se wolframovou elektrodou) je určena pro vysoce kvalitní svařování s důrazem na vzhled výsledného svaru. Svařovat lze nelegované a nízkolegované oceli, nerez (TIG DC) nebo hliník a jeho slitiny (TIG AC). Předností metody TIG jsou čisté a estetické svary a tato metoda najde uplatnění při svařování tenkých plechů, výrobě nerezových a hliníkových konstrukcí nebo při opravách hliníkových dílů - např. rámů motorek, bloků motoru, návěsových bočnic apod.

Pro metodu TIG AC/DC je rozsah svařovacího proudu 5-200 A, zatížení svářečky je 125 A/60 %. K dispozici je vysokofrekvenční (HF) zapálení oblouku, případně dotykové zapálení oblouku LIFT ARC. Svářečka nabízí možnost pulsního režimu TIG PULSE, jehož principem je pravidelné střídání dvou svařovacích proudů (horní, dolní). Četnost střídání (pulsaci), frekvenci a šířku pulsu lze nastavit tak, aby svarová lázeň měla mezi pulsy dostatek času alespoň na částečné ztuhnutí. Režim TIG PULSE je vhodný zejména pro svařování slabších materiálů - používá se pro snížení množství vneseného tepla do základního materiálu, čímž se minimalizuje riziko deformace.

Vedle režimu TIG PULSE disponuje svářečka dalšími obvyklými funkcemi, jako je nastavení předfuku a dofuku plynu, náběhu a doběhu proudu, počáteční a koncový proud nebo režim 2T (dvoutakt) a režim 4T (čtyřtakt). Využít lze i nastavitelnou funkci TIG SPOT pro bodové svařování (0,5-10 s).

Svářečka umožňuje nastavit průměr wolframové elektrody. V případě, že uživatel na ovládacím panelu nastaví svařovací proud v rozsahu, který neodpovídá nastavenému průměru elektrody, bude o této skutečnosti informován rozsvícením kontrolky alarmu. Tato funkce je pouze informativní.

Samozřejmostí v režimu TIG AC je i funkce AC BALANCE pro čištění hliníku.

AC BALANCE - úroveň čištění hliníku

Zejména při opravách se setkáváme s tím, že na povrchu hliníkových materiálů je silná vrstva oxidu hliníku. Pro tyto případy se používá funkce AC BALANCE - úroveň čištění hliníku. Čistícího efektu se dosahuje různým nastavením vyvážení záporné vůči kladné části vlny - nastavením do kladných hodnot lze docílit lepšího čištění, nastavením do záporných hodnot většího průvaru materiálu.

Hořák TIG

Součástí dodávky je hořák SR 26 UP/DOWN s tlačítky +/-. Přímo z rukojeti hořáku je tak možné měnit velikost svařovacího proudu. Hořák je dodáván se sadou příslušenství a wolframovou elektrodou - je tak připraven k okamžitému použití. Nabídku dalších spotřebních dílů a wolframových elektrod naleznete v kategoriích:

• Řada 17/18/26 - osazení standard
• Řada 17/18/26 - osazení s plynovou čočkou
• Řada 17/18/26 - osazení s plynovou čočkou Jumbo
• Wolframové elektrody

Svařování MMA

Další metodou, pro kterou lze svářečku Jasic TIG 200P využít, je svařování metodou MMA. Tato metoda je vhodná pro svařování nelegovaných a nízkolegovaných ocelí, nerezu, slitin hliníku nebo litiny. Využít lze celý sortiment obalených elektrod s výjimkou celulózových. Pro metodu MMA je rozsah svařovacího proudu 10-160 A, zatížení svářečky je 160 A/30 %. Výkonově je svářečka vhodná pro obalené elektrody do průměru 3,2 mm.

Pro snadné zapálení oblouku je svářečka vybavena funkcí HOT START, která dočasně zvyšuje proud na začátku svařování. Další funkcí je ARC FORCE, která zajišťuje stabilitu oblouku tím, že dynamicky zvyšuje nebo snižuje svařovací proud v závislosti na délce oblouku (vzdálenosti elektrody od materiálu). Tuto funkci lze uživatelsky nastavit.

Samozřejmostí je i funkce ANTI STICK, která okamžitým snížením svařovacího proudu usnadňuje uvolnění elektrody při jejím případném přilepení k materiálu.

Stejně jako u metody TIG je i u metody MMA možné nastavit průměr obalené elektrody. V případě, že uživatel na ovládacím panelu nastaví svařovací proud v rozsahu, který neodpovídá nastavenému průměru elektrody, bude o této skutečnosti informován rozsvícením kontrolky alarmu. Tato funkce je pouze informativní.

Pro metodu MMA je nutný kabel s držákem elektrody. Uvedené příslušenství není součástí dodávky a lze ho dokoupit samostatně.

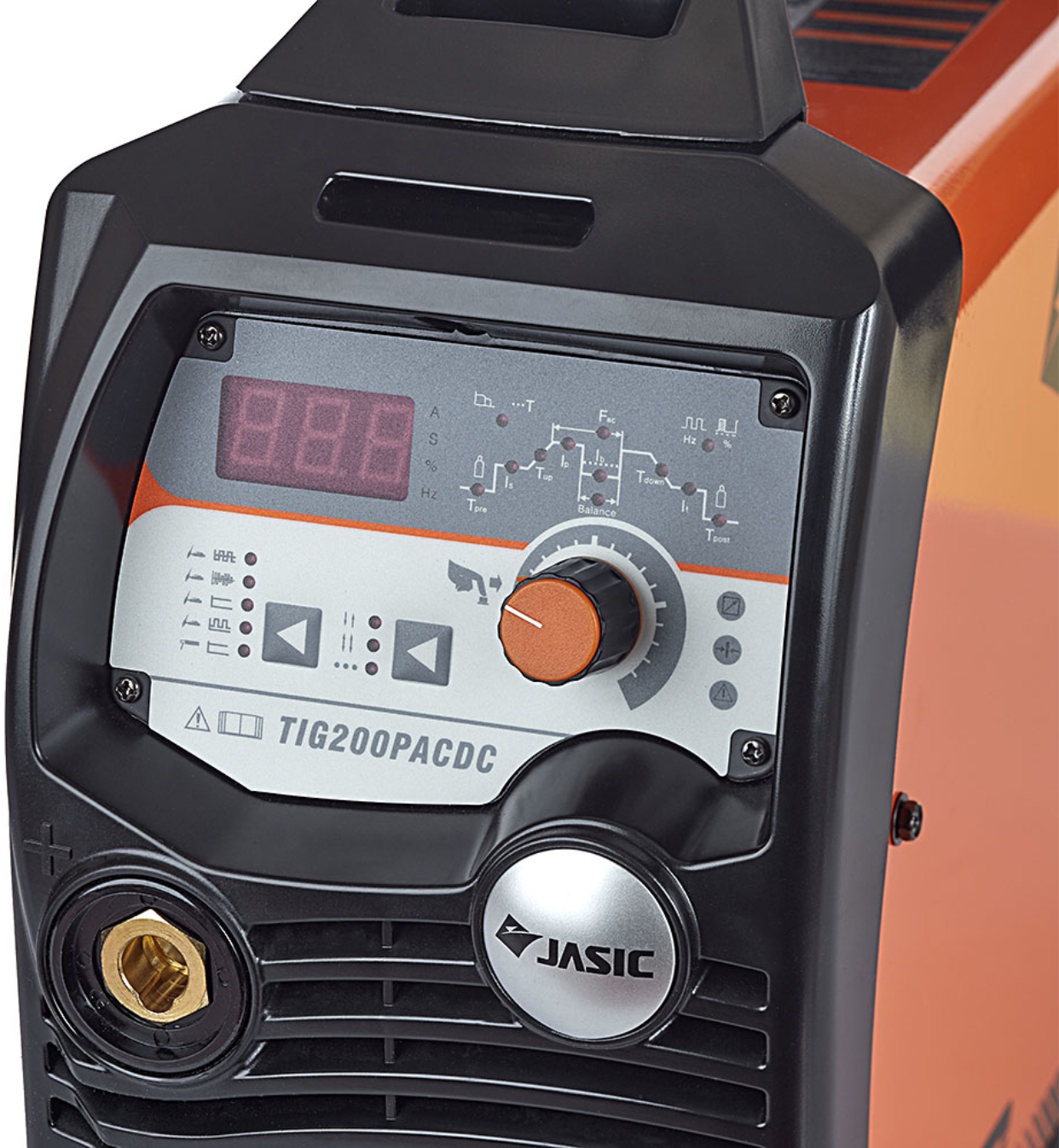

Ovládací panel Jasic TIG 200P AC/DC (E201)

Ovládání

Všechny funkce se nastavují pomocí tlačítek a potenciometru na čelním panelu. Informace o nastavených funkcích a hodnotách se zobrazují pomocí LED kontrolek a displeje.

Svářečka je chlazena účinným ventilátorem. Samozřejmostí je i ochrana proti přehřátí. Pokud dojde během svařování k přehřátí svářečky, svařování se ukončí a na ovládacím panelu se rozsvítí kontrolka přehřátí. Jakmile se teplota sníží, kontrolka zhasne a svářečka je opět připravena k použití.

Funkce pro metodu TIG

• HF START - vysokofrekvenční bezkontaktní zapálení oblouku
• LIF ARC START - zapálení oblouku lehkým dotykem elektrody se základním materiálem
• TIG PULSE - nastavení frekvence pulsace proudu pro snížení množství vneseného tepla do základního materiálu
• TIG SPOT - bodové svařování
• AC BALANCE - čištění hliníku
• Nastavitelný předfuk a dofuk plynu
• Nastavitelný náběh a doběh proudu
• Nastavitelný počáteční a koncový proud
• Režim 2T/4T
• Test plynu

Funkce pro metodu MMA

• HOT START - usnadňuje zapálení elektrického oblouku dočasným zvýšením proudu
• ARC FORCE - zajišťuje stabilitu oblouku tvyšováním nebo snižováním proudu
• ANTI STICK - usnadňuje uvolnění přilepené elektrody dočasným snížením proudu

Ostatní funkce

• Tepelná ochrana
