Pracovní polohy při svařování

Poloha PA u tupého svaru, poloha PD u svaru koutového, svařování vpřed či vzad... Každý svářeč se již určitě setkal s podobnými termíny, ale ne každému je vždy jasné, co vlastně znamenají. V tomto článku naleznete ucelený přehled všech pracovních poloh při svařování.

Hlavní polohy u tupých a koutových svarů

• PA - poloha vodorovná shora
• PB - poloha vodorovná šikmo shora
• PC - poloha vodorovná
• PD - poloha vodorovná šikmo nad hlavou
• PE - poloha vodorovná nad hlavou
• PF - poloha svislá nahoru
• PG - poloha svislá dolů
• PH - svařování trubky zdola nahoru
• PJ - svařování trubky shora dolu
• PK - orbitální svařování trubek

Hlavní svařovací polohy PA - PG

Svařovací poloha PH

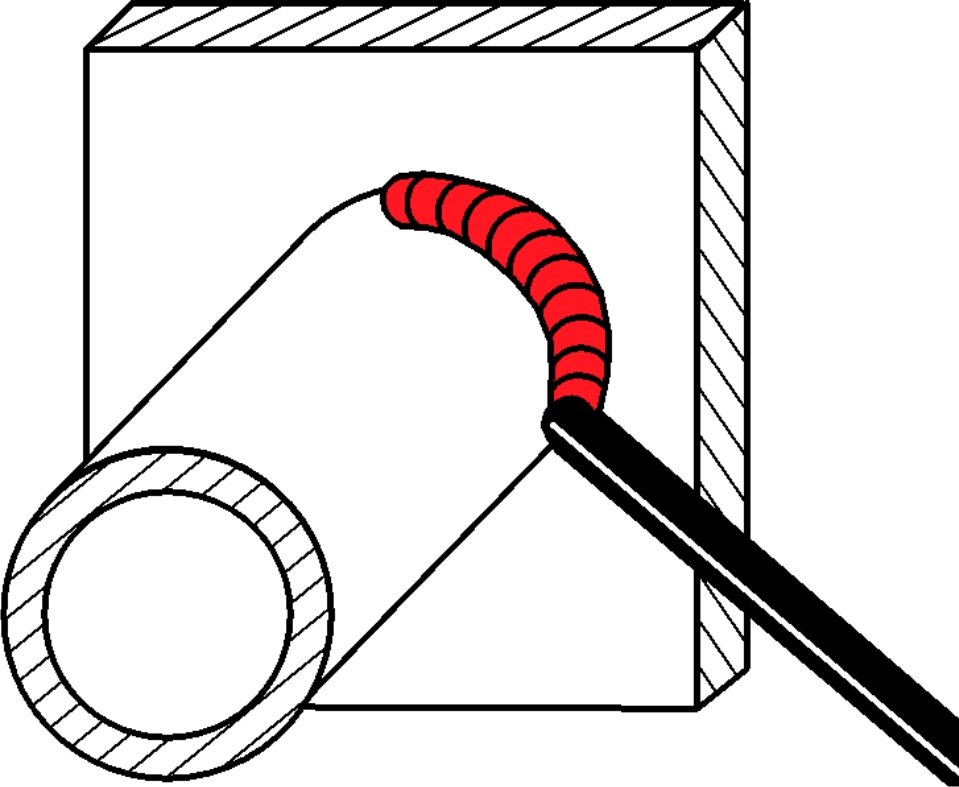

Svařovací poloha PJ

Šikmé polohy

Jedná se o polohy s nakloněnou osou plechů, nejčastěji trubek. Tyto polohy jsou určeny sklonem trubky.

• H-Lxxx - svařování nahoru k vrcholu svaru (kde xxx je úhel naklonění trubky, např. H-L045)
• J-Lxxx - svařování od vrcholu svaru dolů (kde xxx je úhel naklonění trubky, např. J-L060)

Definice směrů svařování

• svařování VPŘED - osa elektrody svírá se směrem svařování tupý úhel (110° - 125°)
• svařování VZAD - osa elektrody svírá se směrem svařování ostrý úhel (60° - 70°)

Bližší informace o svařovacích polohách lze získat v normě ČSN EN ISO 6947, která tyto polohy definuje a umožňuje určení polohy svarů v prostoru pomocí úhlu sklonu a otočení.

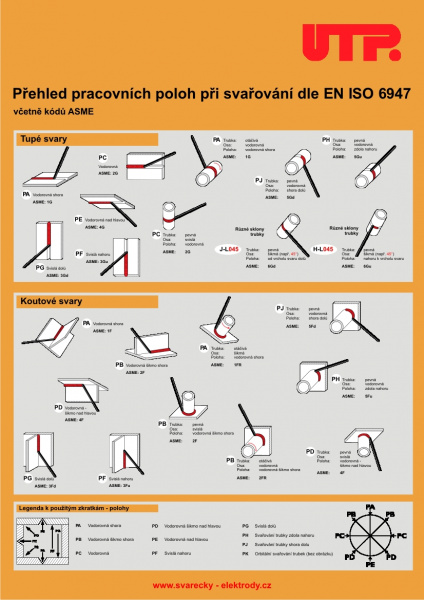

Přehled pracovních poloh při svařování​ dle EN ISO 6947
